Parker 6100
DNP VFF
Faster FB
Dixon W
Stucchi Wing
Eaton 5100
Aeroquip 5100
Snap Tite 78
Safeway S51
Tomco A5100
Hansen 96
- 應用&特性
- 圖紙&規格
- 技術&帽塞
產品特性：
耐腐蝕黃銅閥體使接頭與各種介質兼容，具有通用性。
飛翼型外套&六角設計更便于手動連接
平面閥芯設計方便清潔
螺紋系統允許在殘壓下的螺紋連接
法蘭設計為防滑隔板安裝，以減少停機時間。
可提供銅制防塵帽塞
應用場合：
主要應用于濕管線套件、自卸拖車、潛水泵、發動機試驗臺及油氣田管線設備。
產品規格：
材質: 主體銅和優質鋼鍍鋅外套
密封件: 標準NBR丁腈橡膠， FKM,EPDM可供選擇
背托環: PTFE
工作溫度：用標準密封圈 -25℃ + 125℃

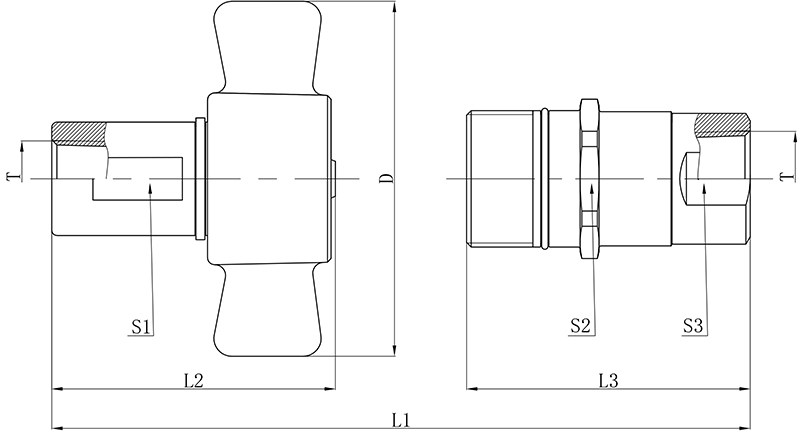

| 力浦液壓 | 國際標準 | L1 | L2 | L3 | D | S1 | S2 | S3 | T | 母接頭編號 | 公接頭編號 |
| 06 | 10 | 104 | 61 | 65 | 87 | 19.3 | 28.5 | 23.8 | 1/4"NPT | KST-06-04F-NPT | KST-06-04M-NPT |
| 3/8"NPT | KST-06F-NPT | KST-06M-NPT | |||||||||
| 12 | 20 | 132.7 | 79.4 | 79.0 | 103.0 | 29.5 | 41.0 | 33.4 | 1/2"NPT | KST-12-08F-NPT | KST-12-08M-NPT |
| 3/4"NPT | KST-12F-NPT | KST-12M-NPT | |||||||||
| 16 | 25 | 154.7 | 95.5 | 90.0 | 112.0 | 36.5 | 47.5 | 39.6 | 1"NPT | KST-16F-NPT | KST-16M-NPT |
| 20 | 31.5 | 161.0 | 100.2 | 94.2 | 134.0 | 45.2 | 54.0 | 47.7 | 1-1/4"NPT | KST-20F-NPT | KST-20M-NPT |
| 24 | 40 | 166.5 | 102.3 | 104.6 | 135.0 | 50.7 | 63.5 | 55.7 | 1-1/2"NPT | KST-24F-NPT | KST-24M-NPT |
技術特性：
| 規格 | 最大工作壓力 | 額定流量 | 最大流量 | 最小爆破壓力 | 液體溢出量 | ||||||
| 接頭體 | 接頭套 | 連接下 | |||||||||
| 力浦液壓 | 國際標準 | (bar) | (l/m) | (l/m) | (bar) | (bar) | (bar) | (cc) | |||
| 06 | 10 | 200 | 23 | 46 | 580 | 460 | 1160 | 0.06 | |||
| 12 | 20 | 200 | 106 | 220 | 580 | 460 | 1160 | 0.15 | |||
| 16 | 25 | 200 | 190 | 260 | 720 | 370 | 880 | 0.4 | |||
| 20 | 31.5 | 180 | 260 | 400 | 570 | 430 | 520 | 0.65 | |||
| 24 | 40 | 170 | 380 | 600 | 350 | 430 | 500 | 0.85 | |||

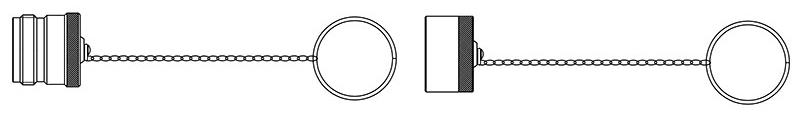

防塵帽塞：
| 力浦液壓 | 國際標準 | 母接頭防塵塞 | 公接頭防塵帽 | 材質 | |||
| 12 | 20 | KST-12-BDP | KST-12-BDC | 銅 | |||
| 16 | 25 | KST-16-BDP | KST-16-BDC | 銅 | |||
| 20 | 31.5 | KST-20-BDP | KST-20-BDC | 銅 | |||
| 24 | 40 | KST-24-BDP | KST-24-BDC | 銅 | |||

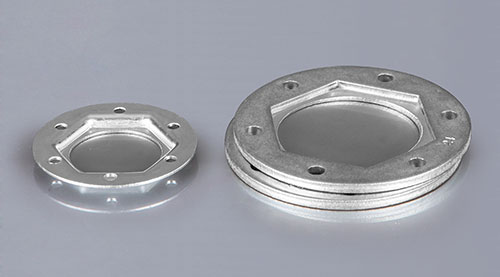

法蘭：
| 力浦液壓 | 國際標準 | 公接頭編號 | 材質 |
| 12 | 20 | KST-12-F | 碳鋼 |
| 16 | 25 | KST-16-F | 碳鋼 |
| 20 | 31.5 | KST-20-F | 碳鋼 |
| 24 | 40 | KST-24-F | 碳鋼 |
