產品特性：
采用優質鋼和銅棒加工
不銹鋼的鋼珠，彈簧保證了最大程度地防銹并延長使用壽命。
應用場合：
這款美式接頭主要應用于氣壓管線和氣動工具上。
產品規格：
材質: 主體優質鋼鍍鋅或銅材質
密封件: 標準NBR丁腈橡膠， FKM,EPDM可供選擇
背托環: PTFE
工作溫度：用標準密封圈-25℃ + 125℃

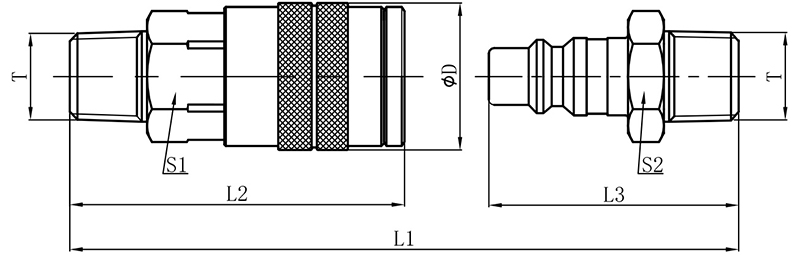

| 力浦液壓 | 國際標準 | L1 | L2 | L3 | ?D | S1 | S2 | T | 材質 | 母接頭編號 | 公接頭編號 |
| 4 | 6.3 | 73 | 49 | 42.5 | 22 | 19 | 14 | 1/4"NPT | Brass 銅 | KSF-B-04F-NPT-M | KSF-B-04M-NPT-M |
| 6 | 10 | 90 | 65 | 48.5 | 28 | 22 | 19 | 3/8"NPT | Steel 鐵 | KSF-06F-NPT-M | KSF-06M-NPT-M |
| 3/8"NPT | Brass 銅 | KSF-B-06F-NPT-M | KSF-B-06M-NPT-M | ||||||||
| 8 | 12.5 | 108 | 80.5 | 59 | 30.5 | 25.4 | 22 | 1/2"NPT | Steel 鐵 | KSF-08F-NPT-M | KSF-08M-NPT-M |

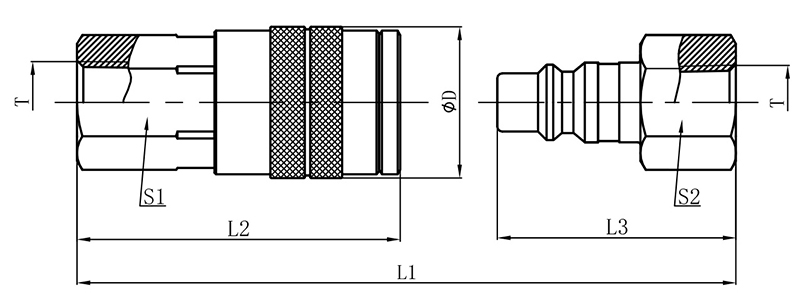

| 力浦液壓 | 國際標準 | L1 | L2 | L3 | ?D | S1 | S2 | T | 材質 | 母接頭編號 | 公接頭編號 |
| 4 | 6.3 | 67.7 | 46.8 | 40.5 | 22 | 19 | 16 | 1/4"NPT | Brass 銅 | KSF-B-04F-NPT | KSF-B-04M-NPT |
| 6 | 10 | 82.5 | 61 | 45 | 28 | 22 | 20.5 | 3/8"NPT | Steel 鐵 | KSF-06F-NPT | KSF-06M-NPT |
| 3/8"NPT | Brass 銅 | KSF-B-06F-NPT | KSF-B-06M-NPT | ||||||||
| 8 | 12.5 | 101.8 | 75.3 | 58 | 30.5 | 25.4 | 25.4 | 1/2"NPT | Steel 鐵 | KSF-08F-NPT | KSF-08M-NPT |

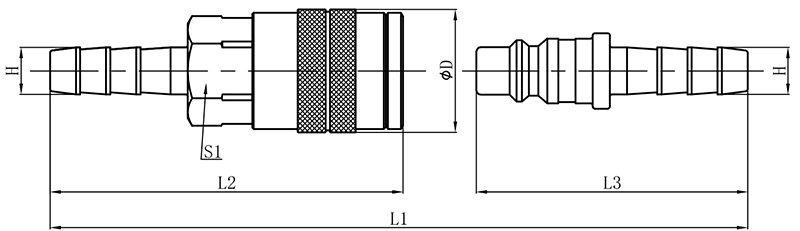

| 力浦液壓 | 國際標準 | L1 | L2 | L3 | ?D | S1 | H | T | 材質 | 母接頭編號 | 公接頭編號 |
| 4 | 6.3 | 94.5 | 60.5 | 53.5 | 22 | 19 | 8.4 | 1/4"NPT | Brass 銅 | KSF-B-04F-NPT-H | KSF-B-04M-NPT-H |
| 6 | 10 | 119.5 | 80 | 63 | 28 | 22 | 10.9 | 3/8"NPT | Steel 鐵 | KSF-06F-NPT-H | KSF-06M-NPT-H |
| 3/8"NPT | Brass 銅 | KSF-B-06F-NPT-H | KSF-B-06M-NPT-H | ||||||||
| 8 | 12.5 | 136.5 | 93 | 75 | 30.5 | 25.4 | 13 | 1/2"NPT | Steel 鐵 | KSF-08F-NPT-H | KSF-08M-NPT-H |
技術特性：
| 規格 | 最大工作壓力 | 最小爆破壓力 | |||||
| 接頭體 | 接頭套 | 連接下 | |||||
| 力浦液壓 | 國際標準 | (bar) | (bar) | (bar) | (bar) | ||
| 04 | 6.3 | 20 | 207 | 207 | 552 | ||
| 06 | 10 | 20 | 207 | 207 | 552 | ||
| 08 | 12.5 | 20 | 138 | 138 | 552 | ||
